AVK FLÄNSAD SLUSSVENTIL, PN10/16

EN 558-14/DIN F4, RF 1.4021/1.4104 spindel, DN700-1000

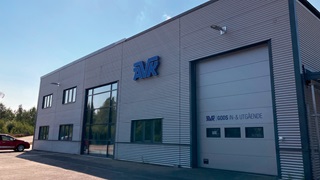

Lokalerna på Industrigatan 28

AVK Sverige AB / INDVA

Industrigatan 28 281 43 Hässleholm

Flänsad slussventil med ISO-fläns, för dricksvatten och neutrala vätskor till max 70°C

AVK slussventiler är utformade med inbyggd säkerhet i varje detalj. Kilen är helt vulkaniserad med AVK’s egna dricksvattengodkända EPDM-gummi. Gummit är utvecklat med särskild fokus på styrka, flexibilitet och kompressionsförmåga och även förmågan att återfå sin ursprungliga form efter många års användning. Spindeln har en hög hållfasthet med ett förstklassigt skydd mot korrosion tack vare fyra oberoende tätningssystem.

Variant 06/30-029
Anslutning Flänsad
Material Segjärn
DN: DN700 - DN1200
PN klass PN 10/16
Stängningsriktning Medurs stängning

Funktioner

  • Fast integrerad kilmutter motverkar vibrationer och säkerställer lång hållbarhet.
  • Helt vulkaniserad kil med guider för korrekt öppning/stängning.
  • Glidskenor av polyamide skyddar gummit vid öppning/stängning.
  • Spindel av rostfritt stål med kilstopp.
  • Stort koniskt hål i kilen skapar cirkulation och förhindrar ansamlingar av orenheter.
  • Fyra oberoende spindeltätningar: en avstrykarring av NBR skyddar mot dam från utsidan, två NBR oringar skyddar radiella lagret och innerst en läpptätning som är uppbackad av en EPDM O-ring som fungerar som huvudtätning till flödet.
  • Trycklager bestående av en serie brickor av rostfritt stål täckt med ett lager av PTFE-belagd brons garanterar lågt driftsmoment.
  • Avtagbar gland fläns för utbyte av tryck- och radiallager och tätningar under tryck.
  • EPDM-packningen mellan ventilhus och överdel är fixerad i ett spår för säker tätning.
  • De rostfria bultarna till ventilhuset och överdelen är försänkta och förseglade med smältlim.
  • ISO-ställdonsfläns; elektriskt ställdon eller växellåda rekommenderas.
  • Integrerade lyftöglor för enkel hantering.
  • 3/4 "anslutningsplugg för avluftning eller installation av avluftventil.
  • Epoxy-beläggning enligt DIN 3476 del 1 och EN 14901, GSK godkänd.
  • Alla gummidelar har flera godkännanden för dricksvatten (DVGW, WRAS).
  • För installation med horisontell eller vertikal spindel.
  • Löstagbara skydd i botten för spolning av kilskena.
  • Förberedd för By-pass med blindflänsar monterade.

OBS! Växel ska alltid väljas till dessa ventiler. Finns olika typer att välja på

Nedladdningar

Datablad
Installation
Certifikat

Referensnummer och dimensioner

Scrolla för mer info
AVK Nr. RSK nr. DN
mm		 Fläns-
borrning		 L
mm		 W
mm		 H
mm		 H3
mm		 F2
mm		 D2
mm		 ISO
Fläns		 Vikt
kg		 Noteringar
06-700-30-00464 4296615 700 PN10 430 1211 1622 2077 81 40 F16 1403
06-700-30-01464 4296621 700 PN16 430 1211 1622 2077 81 40 F16 1447
06-800-30-00464 4296605 800 PN10 470 1211 1672 2185 81 40 F16 1467
06-800-30-01464 4296623 800 PN16 470 1211 1672 2185 81 40 F16 1543
06-900-30-00464 4296617 900 PN10 510 1523 2117 2675 81 40 F16 3099
06-900-30-01464 4296625 900 PN16 510 1523 2117 2680 81 40 F16 3131
06-1000-30-09043164 4296619 1000 PN10 550 1563 2067 2682 81 40 F16 3141
06-1000-30-09143164 4296627 1000 PN16 550 1563 2067 2695 81 40 F16 3208
06-1200-30-09043118 1200 PN10 630 1870 2476 3236 110 50 F25 4643 Ej GSK-godkänd
06-1200-30-09143118 1200 PN16 630 1870 2476 3236 110 50 F25 5084 Ej GSK-godkänd
3D ritningar
Förfrågan
Scrolla för mer info

Komponenter

1. Ventiltopp Segjärn GJS-500-7
2. Hus Segjärn GJS-500-7
3. Räflat stift Rostfritt stål 1.4404
4. Kil EPDM-gummi
5. Kilmutter Blyfri mässing CW724R
6. Kil Segjärn GJS-500-7
7. Kilskor PA 6.6
8. O-ring EPDM-gummi
9. Lock Segjärn GJS-500-7
10. Krysskil Rostfritt stål A4
11. Spindel Rostfritt stål 1.4021
12. Flänspackning Segjärn GJS-500-7
13. Kamring Alu-brons CW307G
14. Avstrykarring NBR-gummi
15. Radiallager Polyamid
16. O-ring NBR-gummi
17. Bricka Rostfritt stål 1.4057
18. Packning Smältlim
19. Axiallager Brons/PTFE blandning
20. O-ring NBR-gummi
21. Flänspacknings bult Rostfritt stål A2
22. O-ring EPDM-gummi
23. Spindeltätning EPDM-gummi
24. Packning Smältlim
25. Skruv till ventiltopp Rostfritt stål A2
26. Ventiltopp packning EPDM-gummi
27. Uttag för avluftare Rostfritt stål 1.4404
28. Blindplugg Rostfritt stål 1.4462, duplex
29. Blindplatta Segjärn GJS-500-7

Tester/Godkännande

  • Säte: 1,1 x PN (i bar), Ventilhus: 1,5 x PN (i bar) |
  • Hydrauliskt testad enligt EN 1074-1 / EN 12266
  • Godkänd enligt ACS Certificate 18 ACC NY 369
  • Belgaqua godkänt material

Standarder

  • Designad enligt EN 1074 del 1 & 2
  • F4 kort bygglängd (EN 558-2 S.14/DIN F4)
  • Standard flänsborrning enligt EN1092-2 (ISO 7005-2), PN10/16
